לולאה הזנה חד פאזי רפידה רכוב שנאי

מוּצָרתֵאוּר

זמינים בגדלים שונים, שנאים עם רפידות בודדות יכולים להתמודד עם קיבולות עומס הנעות בדרך כלל בין 10 קילוואט ל-500 קילוואט, מה שמאפשר מדרגיות במערכות הפצה חשמליות.

היצע זמין

דירוג כוח	10kVA-500 kVA
דירוג מתח ראשוני	6kV, 10kV, 3kV, 2.4kV, 4.16kV, 7.2kV, 12kV, 13.2kV, 13.8kV, 14.4kV, 19.92kV, 24.94kV, 34.5kV
דירוגי מתח משני	110V, 220V, 440V, 380v, 480V, 120V, 415V, 400/230V, 240/120V, 208/120V, 480/277V
טווח ברז HV	±2×2.5% או אחרים
סוג חיבור	דלתא/וויי
סוּג	רפידה מותקנת, מסוג תאים
מנצח מתפתל	נחושת או אלומיניום
מעצורי נחשולים	מעצורי נחשולי מרפק במתח גבוה, כלולים לפי דרישה
בי"ל	30-150
תקנים	IEC60076,ANSI, IEEE, DOE, CSA, NEMA, UL
תקני יעילות	עומד בתקני DOE 2016, עומד בתקני CSA עומד בתקני ANSI/IEEE
בַּקָשָׁה	אזורי מגורים, בתי מלון, בתים חד משפחתיים, פארקים, מערכות הפצה תת קרקעיות
סוג שמן	שמן מינרלי או שמן צמחי טבעי מתכלה, ללא נוזל PCB
צבע גימור	Munsell™ 7.0 GY 3.29/1.5 Bell Green
חומר טנק/ארון/טנק	פלדה מצופה או נירוסטה 304
סוג צבע	ציפוי אפוקסי עמיד בפני מזג אוויר ועמיד בפני UV
דירוג המתחם	ארון חיווט עמיד בפני מזג אוויר NEMA 3R, מיכל אטום

פרמטרי שנאי רכוב רפידת לולאה חד פאזי

הטבלה הבאה היא הפרמטר הסטנדרטי של שנאי מותקן רפידת לולאה חד פאזי. אם אתה צריך רמות קיבולת ומתח אחרות, אנא צור קשר עם TRANSpower כדי לקבל פרמטרים טכניים מדויקים והצעות.

המפרט שלהלן הוא לעיון בלבד.

שנאי 10kva-500kva חד פאזי מותקן על רפידת
קיבולת מדורגת (kVA)	גָבוֹהַ מתח (v)	מתח נמוך (v)	קבוצת וקטור	תֶקֶן	עכבת קצר (%)	יְעִילוּת (%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/ DOE	1.8-4%	98.70
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43
500						99.49

בדיקה ו-QC

לאחר ייצור של כל יחידה של שנאי מוזנת לולאה חד פאזית, בדיקות שגרתיות/FAT יבוצעו לפי הדרישות של ANSI/IEEE C57.12.90 ו-C57.12.00. דוח הבדיקה תואם לתקני IEEE/CSA, והיעילות תואמת לתקני DOE 2016.

בדיקת ניתוב בתיאור המפעל שלנו
בדיקת התנגדות פיתול
בדיקת עמידות בידוד
בדיקת שגיאת יחס מתח
בדיקת עכבת קצר
בדיקת אובדן ללא עומס (ואט).
בדיקת אובדן עומס (ואט).
בדיקת עמידה במתח מושרה
בדיקת עמידה במתח מקור נפרד
בדיקת תקינות לחץ

תכונות סטנדרטיות

• עומד בתקני ANSI, NEMA ו-RUS החלים או עולה עליהם, כולל ANSI C57.12.00, C57.12.25 ו-C57.12.28 (מערכות שלמות מארז וגימור).

• גופיה מוכתרת למניעת אגירת מים.

• מכסה מנוע נשלף נפתח ב-180 מעלות לגישה נוחה עם פיני צירים מנירוסטה.

• בארות תותב במתח גבוה מהודק חיצוני להזנת לולאה או פעולת הזנה רדיאלית.

• תותבים חתיכים עם הברגה במתח נמוך מהודקים חיצונית.

• מתקן הקלה אוטומטי ללחצים פנימיים.

• בריח אבטחה מחומש עם מנעול תליה (זמין בריח עם ראש משושה).

• תוויות בטיחות NEMA.

• תותבים במתח נמוך מהודקים חיצונית.

• אספקת קרקע טנק.

• לוחית אלומיניום עם חריטה בלייזר.

• מילוי/פלוס שמן עליון ופקק ניקוז תחתון.

לולאה הזנה חד פאזי רפידה רכוב שנאימִתְאָר

product-1149-822

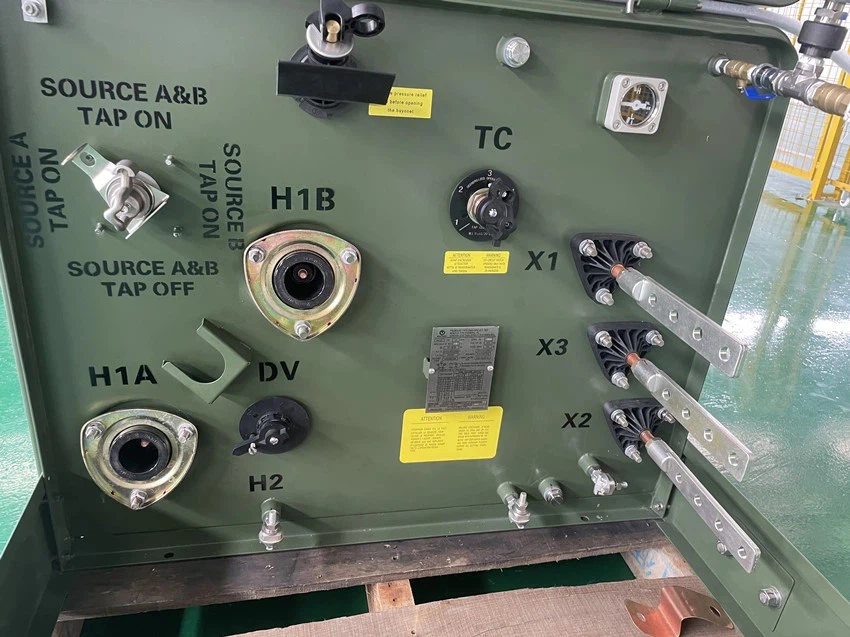

מבנים ואביזרים

1. רצועות לעמידות בפני חבלה
2.הרמת הרמה
3.דלת
4. מכשיר הפגת לחץ אוטומטי
נתיך 5.BAY-O-NET
6. תקן חניה
7. לוחית שם
8. תותב במתח נמוך
9. תותב במתח גבוה
10. מתג מתח כפול
11.רצועת הארקה
12. סף נשלף
13.כיס מנעול צף
