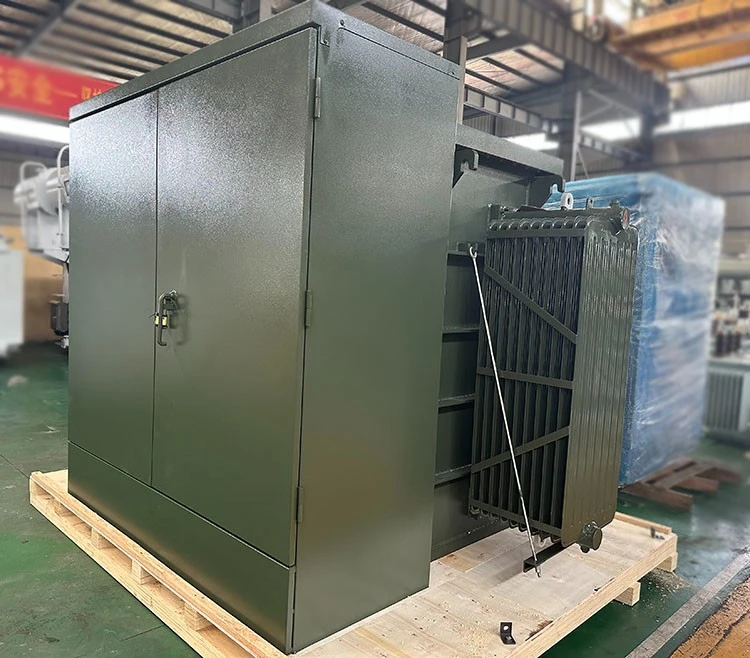

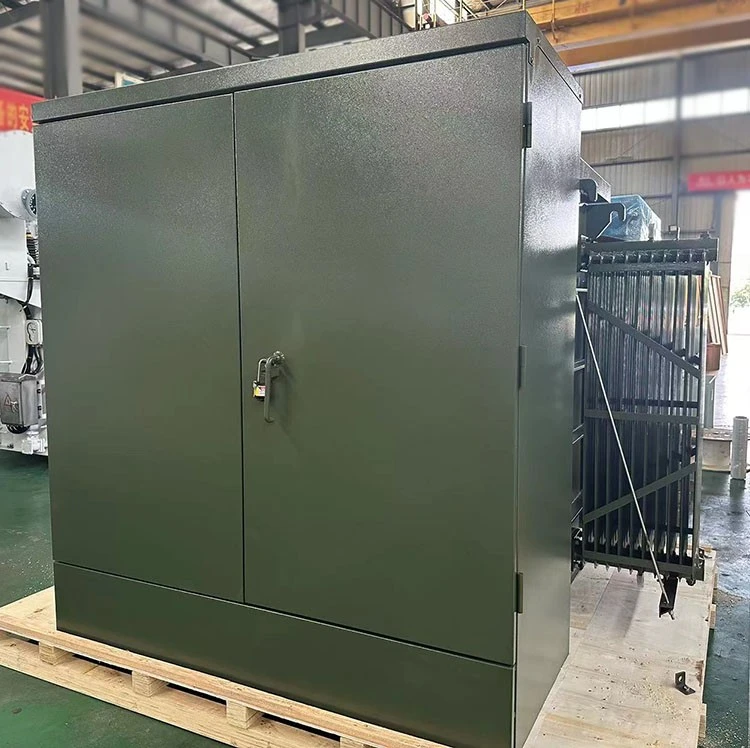

רובוטריקים 75kVA תלת פאזי רפידים
מגמות וחידושים עתידיים
ההתקדמות בטכנולוגיית השנאים ממשיכות להתמקד בשיפור היעילות, הפחתת גודל ומשקל, שיפור קיימות סביבתית ושילוב יכולות רשת חכמה. חידושים אלה שואפים לעמוד בדרישות האנרגיה המתפתחות ולשפר את הביצועים הכוללים של מערכות הפצה חשמליות.
היצע זמין
|
דירוג כוח |
45kVA~6000kVA |
|
דירוג מתח ראשוני |
עד 35kV |
|
דירוגי מתח משני |
עד 24.94kV |
|
טווח ברז HV |
±2×2.5% או אחרים |
|
סוג חיבור |
דלתא/וויי |
|
מנצח מתפתל |
נחושת או אלומיניום |
|
סוּג |
הזנת לולאה / הזנה רדיאלית |
|
תְצוּרָה |
חזית חיה / חזית מתה |
|
בי"ל |
30-150kV |
|
תקנים |
ANSI, IEEE, DOE, CSA, NEMA, UL |
|
בַּקָשָׁה |
אזורי מגורים, בתי מלון, בתים חד-משפחתיים, פארקים, מערכות הפצה |
|
סוג שמן |
שמן מינרלי או שמן צמחי טבעי מתכלה, ללא נוזל PCB |
|
צבע גימור |
בל ירוק או בהתאמה אישית |
|
דירוג המתחם |
ארון חיווט עמיד בפני מזג אוויר NEMA 3R, מיכל אטום |
כְּלָלִי
75KVA שנאים תלת פאזיים מורכבי רפידת אביזרים שונים, כולל:
● זיז הרמה
● דלת צירים
● תותב HV
● תותב LV
● אטם מילוי שמן
● שסתום ניקוז
● שסתומי דגימת שמן תחתונים ועליונים
● קופר רצועת קרקע
● בר קרקע
● הקש על מחליף
● שסתום שחרור לחץ
● מדחום שמן עם מגעים
● מד לחץ ואקום עם מגעים
● מד מפלס שמן
● מתג LB ON/OFF
● לוחית שם
● דלת מנעול שטוח ומנעול
פרמטרים
הטבלה הבאה היא הפרמטר הסטנדרטי של ה-3-phase Pad Mounted Transformer with Loop Feed. אם אתה צריך רמות קיבולת ומתח אחרות, אנא צור קשר עם TRANSpower כדי לקבל פרמטרים טכניים מדויקים והצעות.
אנו מספקים רובוטריקים מותאמים אישית 75kVA תלת פאזי רפידים רכובים בהתאם ללקוחות.
המפרט שלהלן הוא לעיון בלבד.
|
גדלים של רובוטריקים תלת פאזיים |
||||||
|
kVA |
סוּג |
HV |
LV |
W(mm) |
D(mm) |
H(mm) |
|
75 |
רַדִיאָלִי |
25000 דלתא |
480GrdY/277 |
1280 |
1085 |
1085 |
|
150 |
לוּלָאָה |
14400v |
600GrdY/347 |
1480 |
1250 |
1750 |
|
225 |
רַדִיאָלִי |
4160 דלתא |
347GrdY/600V |
1480 |
1295 |
1750 |
|
300 |
לוּלָאָה |
345000 |
208GrdY/120 |
1500 |
1730 |
1850 |
|
500 |
לוּלָאָה |
1247Grdy/7200V |
600Y/347 |
1447 |
1800 |
1750 |
|
750 |
רַדִיאָלִי |
24940GrdY/14400 |
800GrdY/462 |
1485 |
1730 |
1750 |
|
1,000 |
רַדִיאָלִי |
249400DELTA |
480V |
1730 |
1350 |
1850 |
|
1,250 |
לוּלָאָה |
25000V |
416V |
1730 |
1320 |
1920 |
|
1,500 |
לוּלָאָה |
4160GRDY/2400 |
600GrdY/347 |
1730 |
1910 |
1965 |
|
1,500 |
לוּלָאָה |
34500DELTA |
480GrdY/277 |
2220 |
2069 |
2065 |
|
1,750 |
לוּלָאָה |
13800 דלתא |
480GrdY/277 |
1730 |
2304 |
1900 |
|
2,000 |
רַדִיאָלִי |
4160DELTA |
415GrdY/240 |
1730 |
1950 |
1810 |
|
2,500 |
לוּלָאָה |
25000delta |
600GrdY/347 |
1730 |
2560 |
1960 |
|
2,550 |
לוּלָאָה |
12470DELTA |
415GrdY/240 |
1730 |
2000 |
2200 |
|
2600 |
לוּלָאָה |
34500DELTA |
416GrdY/240 |
1730 |
1695 |
2290 |
|
3000 |
לוּלָאָה |
27,600 DELTA |
13,800delta |
1830 |
2360 |
2000 |
|
4000 |
לוּלָאָה |
27600 דלתא |
600GrdY/347 |
1900 |
2500 |
2010 |
|
5000 |
רַדִיאָלִי |
13,800delta |
4,160GrdY/2,400 |
1900 |
2735 |
2500 |
|
7000 |
לוּלָאָה |
27,600 DELTA |
13,800delta |
2200 |
3030 |
2080 |
|
7500 |
לוּלָאָה |
249400DELTA |
4.16קוו ווי |
2300 |
3200 |
2100 |
|
10000 |
לוּלָאָה |
24900GrdY/14400 |
600V |
2800 |
3500 |
2560 |
חומרים עיקריים
בדיקה ו-QC
לאחר ייצור כל יחידה של 75kVA טרנספורמטורים מותקנים תלת פאזיים, בדיקות שגרתיות/FAT יבוצעו לפי הדרישות של ANSI/IEEE C57.12.90 ו-C57.12.00. דוח הבדיקה תואם לתקני IEEE/CSA, והיעילות תואמת לתקני DOE 2016.
בדיקת ניתוב במפעל שלנו
בדיקת התנגדות פיתול
בדיקת עמידות בידוד
בדיקת שגיאת יחס מתח
בדיקת עכבת קצר
בדיקת אובדן ללא עומס (ואט).
בדיקת אובדן עומס (ואט).
בדיקת עמידה במתח מושרה
בדיקת עמידה במתח מקור נפרד
בדיקת תקינות לחץ
אנו מציעים אפשרויות פיקוח בדיקות מקוונות וגם לא מקוונות עבור הלקוחות שלנו. אתה יכול גם לבחור צד שלישי, כגון SGS, CSA, או UL לבקר במפעל של Transpower, במהלך בדיקת העדים, הבדיקה מבוצעת ולקבל דוח העומד במלוא דרישות התקן. לחלופין, אתה יכול לבקש ניטור וידאו מקוון כדי לצפות בתהליך הבדיקה בזמן אמת. הבטחת שקיפות ואמון בהליכי הבדיקה.
לציוד הייצור והבדיקה שלנו יש כיול מקצועי מדי שנה.
רובוטריקים 75kVA תלת פאזי רפידים מִתְאָר
צִיוּר
החבילות והמשלוחים שלנו
אזור הרכבה ואריזה
לאחר ההרכבה אז משלוח במכולה
יישומים
רובוטריקים תלת פאזיים שלנו יכולים לשמש במגוון יישומים, כולם נעים במורכבות.
