שנאי תלת פאזי מסוג קוטב
שנאי תלת פאזי מסוג מוטתֵאוּר
טרנספורמטור מסוג תלת פאזי הוא רכיב קריטי במערכות חלוקת חשמל, שנועד להמיר חשמל במתח גבוה מקווים עיליים למתח נמוך יותר שמיש ליישומים תעשייתיים, מסחריים ומגורים. מותקנים על עמודי שירות, שנאים אלה מנהלים ביעילות את חלוקת הכוח התלת פאזי, ומבטיחים אספקת אנרגיה מאוזנת ויציבה על פני כל שלושת השלבים.
השנאים הללו, בדרך כלל מלאים בשמן, משתמשים בשמן הבידוד כדי לקרר ולהגן על רכיבים פנימיים, מה שהופך אותם לעמידות ואמינות בתנאי סביבה שונים. התכנון שלהם מאפשר העברת אנרגיה יעילה עם הפסדים מינימליים, מה שהופך אותם לאידיאליים להפעלת מבנים גדולים, מתקנים תעשייתיים ושכונות מגורים, במיוחד באזורים כפריים ופרבריים.
שנאי רכוב על מוט
|
תכונות מפתח |
|
|
תכונות ספציפיות לתעשייה |
|
|
מוּצָר |
שנאי מותקן על עמוד במילוי שמן חד פאזי |
|
שָׁלָב |
אֶחָד |
|
מספר סליל |
שנאי אוטומטי |
|
תכונות אחרות |
|
|
מקום מוצא |
ג'ג'יאנג, סין |
|
מספר דגם |
שנאי חד פאזי |
|
קיבולת מדורגת |
מ-10kva ל-333kva |
|
מתח גבוה |
34.5kV ומטה |
|
מתח נמוך |
120/240/277/480V |
|
תֶדֶר |
50/60 הרץ |
|
תֶקֶן |
IEC, ANSI, IEEE, CSA |
|
קבוצת וקטור |
Ii0, Ii6 |
|
חוֹמֶר |
אלומיניום/נחושת |
|
בַּקָשָׁה |
רשת חשמל כפרית, אזורים הרריים מרוחקים, כפרים פזורים, ייצור חקלאי, תאורה, צריכת חשמל, רכבת, רשת חשמל עירונית |
|
סוּג |
שנאי טבול בשמן |
|
תכונה |
הפסד נמוך |
הטבלה הבאה היא הפרמטר הסטנדרטי של השנאי הרגיל המותקן על המוט. אם אתה צריך רמות קיבולת ומתח אחרות, אנא צור קשר עם TRANSpower כדי לקבל פרמטרים טכניים מדויקים והצעות.
המפרט שלהלן הוא לעיון בלבד.
|
יְכוֹלֶת (kVA) |
η(%) |
ε(%) |
Io(%) |
הפסד ליבה (W) |
אובדן נחושת (W) |
DIMENSION(MM) |
שמן (L) |
TOTAL WT (ק"ג) |
||
|
W |
D |
H |
||||||||
|
10 |
97.2 |
3 |
1.9 |
45 |
180 |
440 |
520 |
940 |
30 |
100 |
|
15 |
97.3 |
3 |
1.8 |
58 |
215 |
450 |
530 |
970 |
30 |
130 |
|
25 |
97.5 |
2.8 |
1.7 |
82 |
295 |
500 |
580 |
980 |
40 |
180 |
|
37.5 |
97.7 |
2.6 |
1.6 |
110 |
400 |
520 |
600 |
1000 |
40 |
220 |
|
50 |
98.1 |
1.9 |
1.5 |
140 |
490 |
540 |
630 |
1060 |
45 |
280 |
|
75 |
98.2 |
1.8 |
1.4 |
200 |
700 |
590 |
670 |
1100 |
55 |
380 |
|
100 |
98.3 |
1.7 |
1.3 |
260 |
900 |
680 |
680 |
1120 |
60 |
450 |
|
167 |
98.4 |
1.6 |
1.2 |
450 |
1500 |
710 |
800 |
1190 |
80 |
580 |
|
250 |
98.5 |
1.5 |
1.1 |
650 |
2250 |
980 |
950 |
1350 |
215 |
980 |
|
333 |
98.6 |
1.4 |
1 |
800 |
3000 |
1040 |
960 |
1400 |
240 |
1100 |
פריט בדיקה
√ בדיקת עמידות בפיתול
√ בדיקת עמידות בידוד
√ בדיקת שגיאת יחס מתח
√ בדיקת עכבת קצר
√ בדיקת אובדן ללא עומס (ואט).
√ בדיקת אובדן עומס (ואט).
√ בדיקת עמידה במתח מושרה
√ בדיקת עמידה במתח מקור נפרד
√ בדיקת תקינות לחץ
25kVA חד פאזי מילוי שמן מוט מותקן שנאי מידות ופרטי משקל
75kVA חד פאזי במילוי שמן מוט מותקן שנאי מידות ופרטי משקל
167kVA חד פאזי במילוי שמן מוט מותקן שנאי מידות ופרטי משקל
תרשים שנאי מותקן על עמוד במילוי שמן חד פאזי

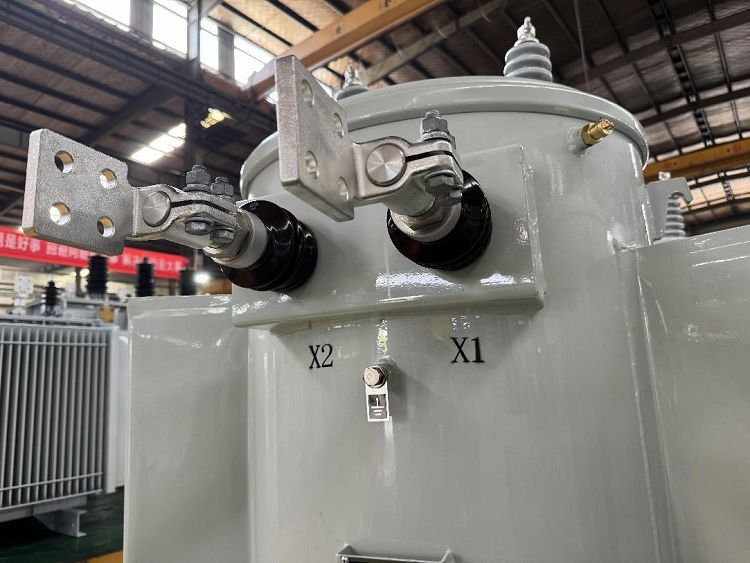

תמונות שנאי רכוב על עמוד

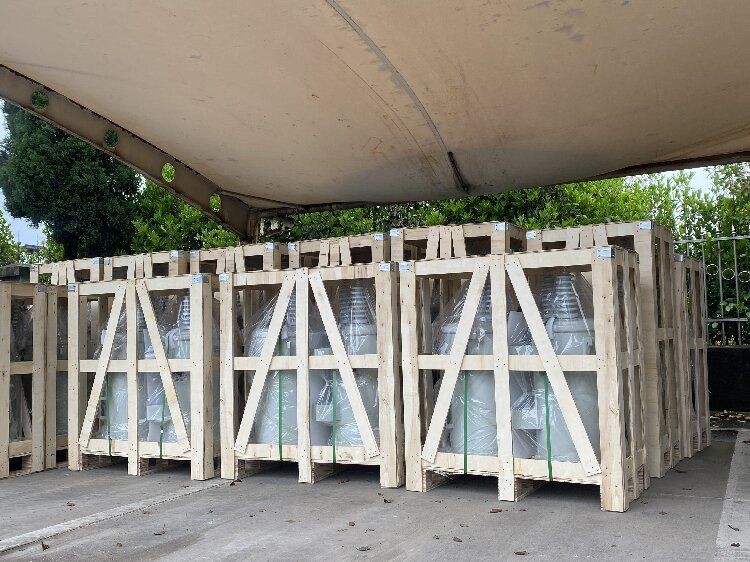

אריזת שנאי מותקן על עמוד
שאלות נפוצות (שאלות נפוצות)
