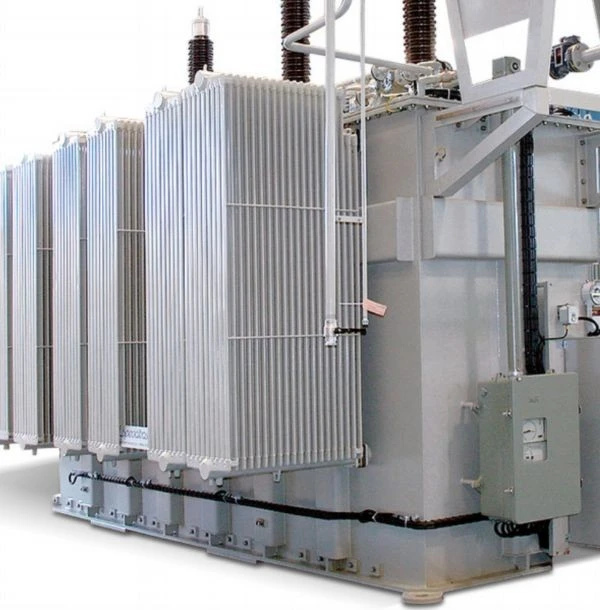

שנאי כוח בתחנת כוח
שנאי הכוח בתחנת כוח הוא שנאי שתוכנן במיוחד על ידי TRANSpower Electrical כדי לענות על הצרכים של תחנות כוח. החברה שואפת לספק ציוד כוח יעיל ויציב, כאשר כל המוצרים עומדים בסטנדרטים בינלאומיים כמו IEC, ANSI ו-CSA. השנאים הללו מגיעים בהספקים הנעים בין 6,300 קילוואט ל-360,000 קילוואט ומותאמים להולכת כוח בתחנות כוח.
תיאור מוצרים
שנאי כוח בתחנת כוח עשוי מפלדת סיליקון באיכות גבוהה וחוטי נחושת כדי להבטיח המרה אלקטרומגנטית יעילה. מיכל השמן של השנאי מטופל במקצועיות נגד קורוזיה, ולחומר הבידוד הפנימי עמידות ועמידות מעולות בחום. פיתולי הדיוק הגבוה ותהליך הספגה בוואקום המשמשים בשנאי משפרים עוד יותר את הביצועים והאמינות הכוללים שלו.
שנאי הכוח בתחנת כוח נועד לשפר את יעילות העברת הכוח בתחנות כוח ולהפחית את הפסדי האנרגיה. ויסות העומס המצוין ותפוקת המתח היציבה שלו מבטיחים פעולה יציבה של המפעל בעומס גבוה ובתנאים קיצוניים. עמידות חזקה לקצר ולעומס יתר מפחיתה תקלות בציוד ועלויות תחזוקה.
שנאי כוח בתחנות כוח משמשים בעיקר בתחנות כוח ופרויקטים של ייצור חשמל בקנה מידה גדול. הביצועים והאמינות הגבוהים שלו הופכים אותו לחיוני להולכת וחלוקת כוח, במיוחד בסביבת תחנת הכוח התובענית. בין אם בהקמת תחנת כוח ובין אם בשדרוג מערכת, שנאי זה מבטיח תפעול יעיל של מערכת החשמל.
שנאי כוח בתחנת כוח
|
תכונות ספציפיות לתעשייה |
|
|
מוּצָר |
שנאי ראשי מתח |
|
שָׁלָב |
תלת פאזי |
|
מבנה סליל |
טורואיד |
|
מספר סליל |
פיתול כפול או משולש |
|
תכונות אחרות |
|
|
מקום מוצא |
ג'ג'יאנג, סין |
|
מספר דגם |
שנאי כוח ראשי תלת פאזי (לפי דרישות הלקוח) |
|
קיבולת מדורגת |
מ-6300kva עד 180mva |
|
מתח גבוה |
מ-33kV עד 220kV |
|
מתח בינוני |
36/37/38.5/66/69/115/121kV |
|
מתח נמוך |
מ-6.3kV ל-69kV |
|
תֶדֶר |
50/60 הרץ |
|
תֶקֶן |
IEC, ANSI, IEEE, CSA |
|
קבוצת וקטור |
Yd11, YNd11, YNyn0d11, YNa0d11 |
|
חוֹמֶר |
אלומיניום/נחושת |
|
בַּקָשָׁה |
תחנת כוח (תחנה), תחנת משנה (תחנות חלוקת חשמל), רשתות חשמל עירוניות, מתקני תעשייה, פרויקטי תשתית בקנה מידה גדול |
|
סוּג |
שנאי טבול בשמן |
|
תכונה |
הפסד נמוך |
פרמטרים של שנאי ראשי כוח
הטבלה הבאה מפרטת את הפרמטרים הסטנדרטיים עבור שנאי כוח 220kV בתחנת כוח. אם אתה זקוק ליכולות ורמות מתח אחרות, אנא צור קשר עם TRANSpower לקבלת מפרטים טכניים מדויקים והצעות מותאמות אישית.
המפרט שלהלן הוא לעיון בלבד.
|
יְכוֹלֶת |
יחס מתח וטווח ברז (kV) |
סמל חיבור |
אובדן ללא עומס (kW) |
אובדן עומס מלא (kW) |
עַכָּבָּה (%) |
זרם ללא עומס |
|
|
HV |
LV |
||||||
|
31500 |
220±8x1.25% |
66.3; 6.6 10.5; 11 35; 37; 38.5 |
YNd11 |
38 |
135 |
12~14 |
0.70 |
|
40000 |
45 |
157 |
0.63 |
||||
|
50000 |
54 |
189 |
0.56 |
||||
|
63000 |
63 |
220 |
0.56 |
||||
|
90000 |
10.5; 11 35; 37; 38.5 |
80 |
288 |
0.49 |
|||
|
120000 |
99 |
346 |
0.49 |
||||
|
150000 |
116 |
405 |
0.42 |
||||
|
180000 |
135 |
468 |
0.42 |
||||
|
120000 |
66 69 |
102 |
355 |
0.49 |
|||
|
150000 |
120 |
415 |
0.42 |
||||
|
180000 |
140 |
475 |
0.42 |
||||
10MVA 33kV Three Phase Power Main Transformer מידות ופרטי משקל
